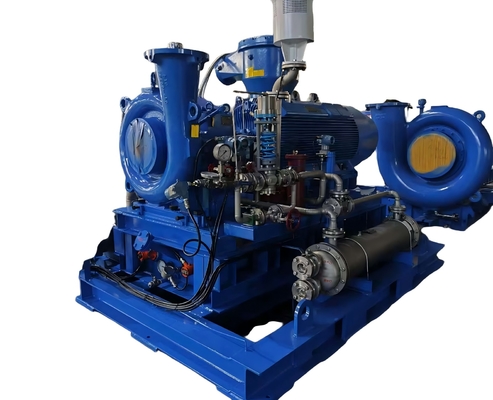

Recompression mécanique de la vapeur : la technologie la plus avancée pour la compression de vapeur industrielle haute performance

Description du produit :

Profil de turbine avancé à haut rendement, conception personnalisée, excellentes performances d'économie d'énergie
La turbine est conçue selon la théorie de l'écoulement tridimensionnel et la simulation complète de l'écoulement tridimensionnel. Les performances du compresseur de vapeur sont prédites par la technologie d'analyse des écoulements, et le rendement adiabatique du compresseur de vapeur peut atteindre environ 85 %.
La turbine est conçue sur mesure en fonction des paramètres de fonctionnement de l'utilisateur afin de garantir que les paramètres de fonctionnement requis par l'utilisateur se situent dans la zone efficace de la turbine, ce qui permet de réaliser davantage d'économies d'énergie.

Large plage de réglage, degré de vide stable
La capacité d'évaporation est large et peut être ajustée par deux modes : VFD, température d'évaporation ; Un dispositif anti-surtension est fourni pour éviter efficacement les problèmes de surtension.

Conception compacte, moins d'encombrement
La structure globale montée sur patin est adoptée. Le corps du compresseur de vapeur centrifuge est directement relié au carter de la boîte de vitesses. Le système de lubrification à l'huile et le moteur sont disposés sur la base commune qui sert de réservoir d'huile. Moins de poids et moins d'encombrement.

Faible niveau de bruit
Grâce à la technologie de conception avancée du carter en spirale et de la turbine, le bruit discret et le bruit à large bande sont supprimés, et le contrôle actif du bruit aérodynamique est réalisé. Plus facilement atténué.

Moins de pièces d'usure, installation et maintenance pratiques
Moins de pièces d'usure, moins de maintenance sur site, installation facile et rapide.

Haut degré d'intelligence
Les vibrations du palier, la température, la pression d'entrée et de sortie, la température, le contrôle anti-surtension, la protection d'interverrouillage de démarrage et d'arrêt, l'alarme de défaut, la pression d'huile de lubrification, la température de l'huile et une série de systèmes de surveillance et de contrôle sont contrôlés par l'API, et la transmission en temps réel vers la « plateforme cloud intelligente Zhanggu », les utilisateurs peuvent surveiller en temps réel l'état de fonctionnement de l'équipement avec l'ingénieur du projet.

Structure principale

Turbine
La turbine à haut rendement est conçue selon la théorie de l'écoulement tridimensionnel qui est calibrée par l'équilibre statique et statique après un usinage de précision strict et a réussi le test de survitesse de 1,15 fois la vitesse nominale assure la résistance de la turbine. Afin de répondre aux exigences des différentes conditions de fonctionnement du compresseur de vapeur, le matériau de la turbine peut être le titane, l'acier inoxydable duplex et d'autres matériaux.

Carter en volute
Utilisation d'une volute de section circulaire, le profil de la paroi de la volute est conçu pour être des lignes spirales logarithmiques, conformément à la loi du mouvement de l'air, moins d'impact sur la soufflante. Ainsi, le rendement d'écoulement de la soufflante est élevé, les vibrations sont faibles, le bruit est faible. Le matériau du carter en volute peut être de l'acier inoxydable 304, 316L, 2205, 2507 en fonction des différentes conditions de fonctionnement.

Rotor à grande vitesse
Le rotor à grande vitesse est composé de la turbine, de l'engrenage à grande vitesse et de l'arbre à grande vitesse. La turbine et l'arbre à grande vitesse sont reliés par une tige et le couple est transmis par une goupille ou une dent de surface d'extrémité. Le test d'équilibrage dynamique est conforme aux normes internationales et la précision pourrait atteindre le grade G1 pour garantir un fonctionnement en douceur et fiable.

Engrenage
La paire d'engrenages d'accélération adopte le profil de denture en développante. La surface de la roue dentée et du pignon passe par le meulage et le traitement de durcissement à l'azote pour maintenir le fonctionnement stable à grande vitesse, les faibles vibrations et le faible bruit. La durée de vie peut être de 20 ans.

Palier
Le support d'arbre à grande vitesse. composé de nombreux patins flexibles, adopte un palier lisse à patins basculants. Les patins pourraient se déformer autour du point d'appui, ses performances anti-vibrations et sa capacité d'ajustement automatique en fonction de la variation de la charge et de la vitesse sont excellentes.

Système de lubrification

Le système de lubrification est composé du réservoir d'huile et de la conduite d'huile. Le socle sert également de réservoir d'huile, le réchauffeur électrique de type immersion et l'interrupteur de contrôle de la température sont tous deux inclus dans le réservoir d'huile. La tuyauterie de lubrification est composée de : pompe à huile principale, pompe à huile auxiliaire, filtre binoculaire et échangeur de chaleur. La pompe à huile principale serait entraînée par l'engrenage à basse vitesse et elle fournit la pré-lubrification à l'engrenage et au palier avec une certaine pression lorsque les unités fonctionnent normalement. La pompe électrique fournirait la pré-lubrification avant le démarrage des unités et maintiendrait la pression d'huile sous l'urgence et les temps d'arrêt. La pompe électrique joue également le rôle de pompe à huile de secours. Le filtre à huile à double cylindre est de haute précision. Le dispositif d'alarme de différence de pression sur le filtre est également équipé.

Joint
Selon les exigences des conditions de fonctionnement, diverses options d'étanchéité sont disponibles pour le compresseur de vapeur, les options standard : joint labyrinthe avec purge de vapeur, garniture en carbone avec purge de vapeur, joint à gaz sec, etc.

Dispositif de chargement de vapeur d'étanchéité
Le dispositif de chargement de vapeur d'étanchéité est utilisé pour le compresseur de vapeur à pression négative ou en conditions de fonctionnement normales, il charge la vapeur surchauffée dans le joint d'arbre pour empêcher les fuites d'air dans le compresseur. Le dispositif de chargement de vapeur comprend une soupape de décharge de pression de vapeur, un dispositif de détection de pression, un filtre en acier inoxydable, etc. Pour les compresseurs de vapeur dans des conditions de pression positive, des méthodes de décharge de pression telles que le soufflage ou l'extraction de vapeur sont généralement utilisées pour empêcher la vapeur exposée de pénétrer dans la boîte de vitesses, entraînant l'émulsification de l'huile de lubrification.

Dispositif de pulvérisation d'eau de désurchauffe
De multiples buses de pulvérisation à haute pression à répartition annulaire améliorent l'uniformité de la répartition du brouillard d'eau dans le tuyau et augmentent l'efficacité de l'atomisation. Lorsque n'importe quelle buse individuelle est bloquée ou dans d'autres conditions anormales, les buses restantes peuvent toujours assurer un volume de pulvérisation suffisant. L'entrée est équipée d'une soupape de décharge de pression en acier inoxydable (option manuelle ou automatique) et d'un filtre.

Réservoir de drainage
Utilisé pour collecter et décharger l'eau liquide générée par l'unité de soufflante. Il peut être conçu en mode pression négative, pression normale ou pression positive selon les besoins réels. Le corps du réservoir est équipé d'une vanne d'entrée (option manuelle ou automatique), d'un regard, d'une jauge de niveau de liquide (transmission locale ou à distance) et d'une vanne de drainage, etc. Si elle est équipée d'une vanne de drainage automatique ou d'une pompe de drainage (condition de pression négative) et d'une jauge de niveau de liquide à transmission à distance, le drainage automatique, la surveillance en temps réel du niveau de liquide, l'alarme anormale et d'autres fonctions peuvent être réalisées.

Moteurs et entraînements synchrones

Moteur
Recommandation d'utiliser un moteur synchrone à aimant permanent à haut rendement répondant au grade 1 de rendement énergétique de la norme GB30253-2013. Son rendement de fonctionnement nominal est de 94,5 à 97 %, soit 4 à 6 % de plus que le moteur asynchrone. Structure simple, taille plus petite, bruit plus faible, meilleures performances d'économie d'énergie.

Système de surveillance et de contrôle

Le système de surveillance et de contrôle est conçu pour protéger le fonctionnement de la soufflante centrifuge à grande vitesse. Le démarrage est fourni avec le mode d'interverrouillage, le contrôle anti-surtension, la pompe accessoire démarre et s'arrête automatiquement en fonction de la pression d'huile, la protection contre la température et les vibrations excessives des paliers. Il existe des capteurs de pression d'huile sur la conduite d'alimentation en huile, des capteurs de température d'huile suivant les refroidisseurs d'huile, des capteurs de température et des capteurs de vibrations sur les paliers lisses à grande vitesse. Les conduites d'entrée et de sortie sont équipées de compteurs primaires et secondaires et d'un émetteur pour mesurer la température et la pression de l'air, de sorte qu'il peut surveiller les paramètres en temps réel, pour assurer le fonctionnement sûr, stable et fiable de la soufflante.

Choisissez des compresseurs de vapeur pour une solution de gestion de la vapeur efficace, fiable et silencieuse qui répond aux exigences des environnements industriels modernes.

Caractéristiques :

• Nom du produit : Compresseur de vapeur
• Consommation d'énergie : 132 kW-4 500 kW
• Tension : 380 V
• Type de compresseur : Alternatif
• Méthode de refroidissement : Refroidissement à air/refroidissement à eau
• Fréquence : conversion de fréquence

Le compresseur de vapeur est une machine puissante avec une consommation d'énergie de 132 à 4 500 kW, conçue pour fonctionner à une tension de 380 V. Son type de compresseur est un compresseur de vapeur haute pression, qui utilise le refroidissement à air/eau pour contrôler efficacement la température. Le moteur de cette machine est un moteur à fréquence variable, qui est un choix fiable pour diverses applications industrielles. Le compresseur de vapeur est équipé d'un dispositif de dilatation thermique pour garantir des performances et une efficacité optimales.

Paramètres techniques :

Caractéristiques du produit :

Adaptabilité aux températures élevées :Capable de traiter les vapeurs à haute température pour les applications industrielles nécessitant une compression à haute température.

Conception du compresseur centrifuge : Conception centrifuge pour un rendement et une capacité de compression élevés.

Fonctionnement stable :Conçu pour garantir des performances stables et un rendement élevé sur de longues périodes de fonctionnement.

Résistant à l'abrasion et à la corrosion :Fabriqué avec des matériaux résistants aux températures élevées et à la corrosion pour résister aux environnements d'exploitation difficiles.

Économie d'énergie et protection de l'environnement : Adoption d'une technologie d'économie d'énergie avancée pour se conformer aux normes environnementales et réduire la consommation d'énergie.

Fiabilité :Conçu en pensant à la fiabilité et à la sécurité à long terme, ce qui réduit le besoin de maintenance.

Contrôle intelligent :Équipé d'un système de contrôle intelligent avancé pour surveiller et réguler l'état de fonctionnement du compresseur et améliorer l'efficacité du fonctionnement.

Personnalisation :

Nom de la marque : Aipu

Lieu d'origine : Chine

Certification : CE, CCC, SABS, TUV, RoHS

Prix : Négociable

Détails de l'emballage : Emballage d'exportation standard

Délai de livraison : 6 à 8 jours ouvrables

Méthode de refroidissement : Refroidissement à air/refroidissement à eau

Type de compresseur : Compresseur de vapeur haute pression

Fréquence : conversion de fréquence

Type de moteur : Moteur à fréquence variable

Ce produit peut être personnalisé pour le compresseur d'évaporateur de liquide, le compresseur de vapeur et le système de compression de gaz.

Support et services :

Le support technique et les services du produit Compresseur de vapeur comprennent :

• Conseils d'installation et manuels
• Assistance technique sur site
• Assistance technique à distance par téléphone ou par e-mail
• Services de maintenance et de réparation
• Formation pour les opérateurs et le personnel de maintenance
• Pièces de rechange et composants de remplacement
• Garantie et assistance après la garantie

Emballage et expédition :

Emballage du produit :

• Une unité de compresseur de vapeur
• Manuel d'utilisation
• Cordon d'alimentation

Expédition :

• Transporteur : DHL
• Délai de livraison estimé : 3 à 5 jours ouvrables
• Frais d'expédition : 50 $

FAQ :

Q : Quel est le nom de la marque du compresseur ?

R : Le nom de la marque du compresseur est Aipu.

Q : Où le compresseur est-il fabriqué ?

R : Le compresseur est fabriqué en Chine.

Q : Quelles certifications le compresseur possède-t-il ?

R : Le compresseur est certifié par CE, CCC, SABS, TUV et RoHS.

Q : Quel est le prix du compresseur ?

R : Le prix du compresseur est négociable.

Q : Comment le compresseur est-il emballé et livré ?

R : Le compresseur est emballé dans un emballage d'exportation standard et livré dans un délai de 6 à 8 jours ouvrables.
