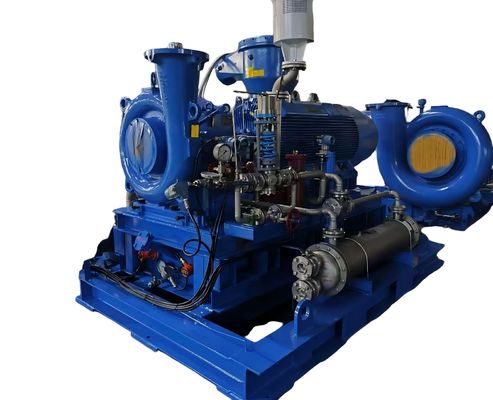

Technologie avancée de recompression mécanique de la vapeur pour la compression de vapeur industrielle haute performance

Description du produit:

Profil avancé de l' impulseur à haut rendement Conception personnalisée, excellente performance d' économie d' énergie
La roue est conçue selon la théorie du débit tridimensionnel et la simulation complète du débit tridimensionnel.et l'efficacité adiabatique du compresseur de vapeur peut atteindre environ 85%.
La roue est conçue sur mesure en fonction des paramètres de travail de l'utilisateur pour s'assurer que les paramètres de travail requis par l'utilisateur sont dans la zone efficace de la roue,qui est plus économe en énergie.

Large plage de réglage, degré de vide stable
La capacité d' évaporation est large et peut être réglée par deux modes: VFD, température d' évaporation; un dispositif anti-surge est fourni pour éviter efficacement les problèmes d' évaporation.

Conception compacte, moins d' empreinte
Le corps du compresseur à vapeur centrifuge est directement relié au boîtier de la boîte de vitesses.Le système d'huile de lubrification et le moteur sont disposés sur la base commune qui sert de réservoir d'huileMoins de poids et moins d' empreinte.

Faible niveau sonore
Grâce à la technologie de conception avancée du boîtier en spirale et de la roue, le bruit discret et le bruit à large bande sont supprimés et le contrôle actif du bruit aérodynamique est réalisé.Il se décompose plus facilement..

Moins de pièces usées, installation et maintenance pratiques
Moins de pièces usées, moins de maintenance sur site, installation facile et rapide.

Un haut degré d'intelligence
La vibration du roulement, la température, la pression d'entrée et de sortie, la température, le contrôle anti-surge, la protection contre le verrouillage de démarrage et d'arrêt, l'alarme de défaillance, la pression de l'huile de lubrification,la température de l'huile et une série de systèmes de surveillance et de contrôle sont contrôlés par un PLC, et la transmission en temps réel à la " Zhanggu Cloud * plateforme de nuage intelligent, les utilisateurs peuvent en temps réel de surveillance de l'état de fonctionnement de l'équipement avec l'ingénieur du projet.

Structure principale

Le moteur à impulsion
La roue à haut rendement est conçue selon la théorie du débit tridimensionnel qui est calibrée par équilibre statique et statique après un usinage de précision stricte et a passé le test de survitesse de 1.15 fois la vitesse nominale assure la résistance de la roue.Afin de répondre aux exigences des différentes conditions de travail du compresseur à vapeur, le matériau de la roue peut être du titane, de l'acier inoxydable duplex et d'autres matériaux.

Résistant à l'humidité
En utilisant une section circulaire volute, le profil de paroi volute est conçu pour être des lignes spirales en log, en ligne avec la loi du mouvement du flux d'air, moins d'impact sur le souffleur.Une légère vibration.Le matériau du boîtier peut être de 304,316 litres,2205, 2507 en acier inoxydable selon différentes conditions de travail.

Rotor à grande vitesse
Le rotor à grande vitesse est constitué de l'émetteur, de l'engrenage à grande vitesse et de l'arbre à grande vitesse.L'impulseur et l'arbre à grande vitesse sont reliés par une tige et le couple est transmis par une épingle ou une dent de surface.Le test d' équilibrage dynamique est conforme aux normes internationales et la précision pourrait atteindre le grade G1 pour assurer un fonctionnement en douceur et fiable.

Équipement
La surface de la roue d'engrenage et du pignon subit un traitement de meulage et de durcissement au nitrure pour maintenir le fonctionnement stable à grande vitesse.faible vibration et faible bruit La durée de vie peut être de 20 ans.

Le roulement
Le support de l'arbre à grande vitesse, composé de plusieurs plaquettes flexibles, adopte un roulement de journal de plaquette inclinée.Ses performances anti-vibration et sa capacité à s'adapter automatiquement en fonction de la variation de charge et de vitesse sont toutes deux excellentes..

Système de lubrification

Le système de lubrification est composé du réservoir d'huile et du pipeline d'huile.le chauffe-eau électrique de type immersion et l'interrupteur de régulation de température sont tous deux inclus dans le réservoir d'huileLes tuyaux de lubrification sont composés de: pompe à huile principale, pompe à huile auxiliaire, filtre binoculaire et échangeur de chaleur.La pompe d'huile principale serait entraînée par l'engrenage à basse vitesse et fournirait la pré lubrification à l'engrenage et au roulement à une certaine pression lorsque les unités fonctionnent normalement.La pompe électrique fournirait la pré lubrification avant le démarrage des unités et maintiendrait la pression d'huile sous l'urgence et le temps d'arrêt.La pompe électrique joue également le rôle de pompe à huile stand-by.. Le filtre à huile à double cylindre est de haute précision. Le dispositif d' alarme de différence de pression sur le filtre est également équipé.

Le phoque
Selon les exigences des conditions de travail, différentes options d'étanchéité sont disponibles pour le compresseur à vapeur, les options standard : étanchéité labyrinthique avec purge à vapeur,Fermeture à l' anneau de carbone avec purge à la vapeur - Des étanches à gaz secs.

Dispositif de chargement de vapeur de scellage
Le dispositif de chargement de vapeur d'étanchéité est utilisé pour le compresseur à vapeur sous pression négative ou en état de fonctionnement normal, il charge la vapeur surchauffée dans le joint de l'arbre pour empêcher la fuite d'air dans le compresseur.Le dispositif de charge de vapeur comprend une vanne de décharge de pression de vapeurPour les compresseurs à vapeur sous pression positive,Les méthodes de réduction de la pression telles que le soufflage ou l'extraction de vapeur sont généralement utilisées pour empêcher la vapeur exposée d'entrer dans la boîte de vitesses., résultant en émulsification de l'huile de lubrification.

Appareil de déchauffement par pulvérisation d'eau
Les buses d'atomisation à haute pression distribuées en anneaux améliorent l'uniformité de distribution du brouillard d'eau dans le tuyau et augmentent l'efficacité d'atomisation.Lorsqu'une buse individuelle est obstruée ou que d'autres conditions anormales se produisentL'entrée est équipée d'une vanne de soulagement de pression en acier inoxydable (manuelle ou automatique) et d'un filtre.

réservoir de drainage
Il peut être conçu sous pression négative, pression normale ou pression positive trois modes selon les besoins réels.La carrosserie du réservoir est équipée d'une vanne d'admission (option manuelle ou automatique), vitres, jauges de niveau de liquide (transmission locale ou à distance) et vannes de drainage, etc.S'il est équipé d'une vanne de drainage automatique ou d'une pompe de drainage (condition de pression négative) et d'un jaugeur de niveau de liquide à transmission à distance, le drainage automatique, la surveillance en temps réel du niveau de liquide, l'alarme anormale et d'autres fonctions peuvent être réalisées.

Moteurs et entraînements synchrones

Moteur
Il est recommandé d' utiliser un moteur synchrone à aimants permanents à haut rendement répondant à la classe 1 de la norme GB30253-2013.4 à 6% plus élevé que le moteur asynchrone.Structure simple, taille réduite, moins de bruit, meilleure performance d'économie d'énergie.

Système de surveillance et de contrôle

Le système de surveillance et de contrôle est conçu pour protéger le fonctionnement du souffleur centrifugeur à grande vitesse.la pompe accessoire démarre et s'arrête automatiquement selon la pression d'huile Il y a des capteurs de pression d'huile sur les conduites d'approvisionnement en huile, des capteurs de température d'huile derrière les refroidisseurs d'huile,les capteurs de température et les capteurs de vibrations sur les roulements coulissants à grande vitesse Les conduites d'entrée et de sortie sont équipées de compteurs primaires et secondaires et d'un émetteur pour mesurer la température et la pression de l'air, de sorte qu'il peut surveiller les paramètres en temps réel.Pour assurer le coffre., le fonctionnement stable et fiable du souffleur.

Choisissez des compresseurs de vapeur pour une solution efficace, fiable et silencieuse de gestion de la vapeur qui répond aux exigences des milieux industriels modernes.

Caractéristiques:

• Nom du produit: Compresseur de vapeur
• Consommation d'énergie: 132 kW à 4500 kW
• Voltage: 380 V
• Type de compresseur: réciproque
• Méthode de refroidissement: refroidissement à l'air ou à l'eau
• Fréquence: conversion de fréquence

Le compresseur à vapeur est une machine puissante avec une consommation d'énergie de 132 à 4500 kW, conçue pour fonctionner à une tension de 380 V. Son type de compresseur est un compresseur à vapeur haute pression,qui utilise un refroidissement air/eau pour contrôler efficacement la températureLe moteur de cette machine est un moteur à fréquence variable, qui est un choix fiable pour diverses applications industrielles.Le compresseur de vapeur est équipé d'un dispositif d'expansion thermique pour assurer des performances et une efficacité optimales.

Paramètres techniques:

Caractéristiques du produit:

Adaptabilité à haute température:Capables de gérer des vapeurs à haute température pour des applications industrielles nécessitant une compression à haute température.

Conception du compresseur centrifuge: conception centrifuge pour une efficacité et une capacité de compression élevées.

Fonctionnement stable:Conçus pour assurer des performances stables et une efficacité élevée pendant de longues périodes de fonctionnement.

Résistant à l'abrasion et à la corrosion:Fabriqué avec des matériaux résistants à la corrosion et à haute température pour résister à des environnements d'exploitation difficiles.

Économie d'énergie et protection de l'environnement: adoption de technologies avancées d'économie d'énergie pour respecter les normes environnementales et réduire la consommation d'énergie.

La fiabilité:Conçu pour une fiabilité et une sécurité durables, réduisant ainsi le besoin d'entretien.

Contrôle intelligent:Équipé d'un système de contrôle intelligent avancé pour surveiller et réguler l'état de fonctionnement du compresseur et améliorer l'efficacité de fonctionnement.

Personnalisation:

Nom de marque: Aipu

Lieu d'origine: Chine

Certification: CE,CCC,SABS,TUV et RoHS

Prix: négociable

Détails de l'emballage: emballage standard à l'exportation

Délai de livraison: 6 à 8 jours ouvrables

Méthode de refroidissement: refroidissement à l'air ou à l'eau

Type de compresseur: compresseur à vapeur haute pression

Fréquence: conversion de fréquence

Type de moteur: moteur à fréquence variable

Ce produit peut être personnalisé pour le compresseur d'évaporateur liquide, le compresseur de vapeur et le système de compression de gaz.

Assistance et services:

Le support technique et les services du produit compresseur de vapeur comprennent:

• Guides et manuels d'installation
• Assistance technique sur place
• Assistance technique à distance par téléphone ou par courriel
• Services d'entretien et de réparation
• Formation du personnel d'exploitation et de maintenance
• Pièces détachées et pièces détachées
• Garantie et support après garantie

Emballage et expédition

Emballage du produit:

• Un compresseur de vapeur
• Manuel de l'utilisateur
• Cordon électrique

Pour la navigation:

• Transporteur: DHL
• Délai de livraison estimé: 3 à 5 jours ouvrables
• Coût d'expédition: 50 $

FAQ:

Q: Quelle est la marque du compresseur?

R: La marque du compresseur est Aipu.

Q: Où est fabriqué le compresseur?

R: Le compresseur est fabriqué en Chine.

Q: Quelles sont les certifications du compresseur?

R: Le compresseur est certifié CE, CCC, SABS, TUV et RoHS.

Q: Quel est le prix du compresseur?

R: Le prix du compresseur est négociable.

Q: Comment le compresseur est-il emballé et livré?

R: Le compresseur est emballé dans un emballage d'exportation standard et livré dans un délai de 6 à 8 jours ouvrables.
