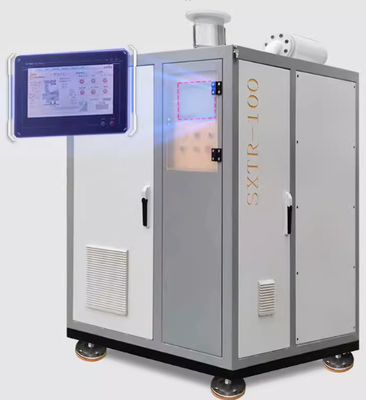

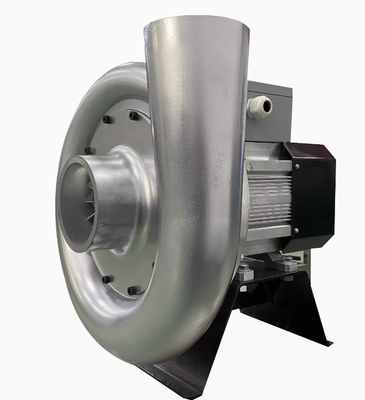

Lévitation magnétique à grande vitesse moteur à aimant permanent entraîné à haut rendement impulseur de flux ternaire souffleur coupé direct
Description du produit
Vue d' ensemble du système
Ce système de soufflage avancé combine plusieurs technologies de pointe pour obtenir des performances et une efficacité exceptionnelles:
-
Les roulements à lévitation magnétique: le rotor est suspendu sur un système de roulement magnétique actif, éliminant complètement le contact mécanique et les pertes de frottement associées.Cela permet au rotor de tourner à des vitesses extrêmement élevées avec une consommation d'énergie minimale.
-
Moteur à aimants permanents à grande vitesse: Un moteur à aimants permanents (PM) à grande vitesse fournit la force motrice du souffleur.Les moteurs à PM offrent une efficacité et une densité de puissance nettement supérieures à celles des moteurs à induction traditionnels.
-
Impélateur à débit ternaire: L'impulseur dispose d'une lame tridimensionnelle unique qui crée un schéma de débit complexe et tourbillonnant.Cette géométrie de "flux ternaire" optimise les caractéristiques de pression-flux, ce qui se traduit par un rendement aérodynamique plus élevé et des pertes réduites.
-
Accouplement direct: le moteur PM est directement accouplé à la roue, ce qui élimine le besoin d'une boîte de vitesses ou d'un entraînement par courroie.Cela simplifie la conception globale du système et améliore l'efficacité de la transmission de puissance.
Les principaux avantages
- Haute efficacité: la combinaison de roulements magnétiques, de moteur PM et d'un rouleau à débit ternaire donne un système de souffleur exceptionnellement efficace, réduisant la consommation d'énergie.
- Compact et léger: la conception du roulement magnétique à couplage direct permet un ensemble compact et à haute densité de puissance.
- Fonctionnement fiable: les roulements magnétiques sans friction et le moteur PM durable offrent une longue durée de vie avec un entretien minimal.
- Capacité à haute vitesse: La lévitation magnétique permet au rotor de fonctionner à des vitesses de rotation très élevées, maximisant ainsi le débit d'air et les performances de pression.
Caractéristiques de performance
Économie d'énergie et efficacité élevée
Le moteur à aimants permanents à grande vitesse et la roue à débit ternaire à haut rendement sont directement couplés.
Plus de 30% d'économie d'énergie par rapport au ventilateur Roots traditionnel.
Plus de 20% d'économie d'énergie par rapport au souffleur centrifuge à plusieurs étages.
Plus de 10% d'économie d'énergie par rapport au souffleur centrifugeur à grande vitesse à un seul étage.
Faible bruit
En adoptant une technologie d'auto-équilibrage, la quantité de vibration du roulement à lévitation magnétique est d'un ordre de grandeur inférieure à celle du roulement traditionnel et sans friction.Dans le même temps pour prendre la conception d'amortissement actif, fonctionnement stable, vibration du corps est très faible, bruit du ventilateur à 80 dB (A) ou plus.
Sans entretien
Conception intégrée, structure à glisser, installation facile, démarrage et arrêt d'une clé.
Contrôle intelligent
En adoptant PLC + GPRS / 3G / 4G, il peut surveiller l'état de fonctionnement du ventilateur en temps réel et réaliser la régulation intelligente du volume du vent, de la pression du vent, de la vitesse de rotation, etc.ainsi que le contrôle manuel du modeEn cas de panne, il peut également être réparé et débogué à distance.
Sélection de la série de souffleur de lévitation magnétique
| Série de produits |
GF 50 |
GF 75 |
GF100 |
GF 125 |
GF 150 |
GF175 |
GF 200 |
GF 250 |
GF 300 |
GF350 |
GF 400 |
| Puissance du moteur (KW) |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
350 |
400 |
| Poussée (kPa) |
Débit d'entrée (m3/min) 1atm à 20°C |
| 40 |
55 |
86 |
110 |
156 |
168 |
208 |
219 |
270 |
323 |
425 |
443 |
| 50 |
50 |
74 |
100 |
132 |
149 |
185 |
198 |
247 |
297 |
375 |
396 |
| 60 |
43 |
64 |
85 |
113 |
127 |
158 |
169 |
210 |
253 |
320 |
356 |
| 70 |
37 |
55 |
74 |
99 |
111 |
140 |
148 |
184 |
222 |
280 |
312 |
| 80 |
33 |
49 |
65 |
86 |
97 |
120 |
129 |
160 |
193 |
240 |
271 |
| 90 |
28 |
44 |
57 |
75 |
84 |
105 |
112 |
139 |
167 |
210 |
235 |
| 100 |
|
40 |
52 |
68 |
77 |
96 |
102 |
127 |
153 |
190 |
215 |
| 110 |
|
|
|
|
71 |
88 |
95 |
118 |
142 |
175 |
199 |
| 120 |
|
|
|
|
66 |
82 |
88 |
110 |
132 |
165 |
185 |
| 130 |
|
|
|
|
|
|
|
|
124 |
152 |
165 |
| 150 |
|
|
|
|
|
|
|
|
|
|
148 |
| Tailles (en mm) |
1700 × 1500 × 1480 |
1850 × 1700 × 1780 |
2150 × 1750 × 1700 |
Le nombre de points d'entrée est le suivant: |
| Poids (kg) |
800 |
1000 |
1200 |
1350 |
1500 |
1800 |
2000 |
2500 |
2800 |
3200 |
3500 |
Lorsque les conditions d'utilisation du souffleur et le tableau ci-dessus ne correspondent pas, la nécessité d'une conversion des performances,notre société peut être conception non standard selon les exigences de l'utilisateur pour répondre aux besoins spécifiques des utilisateurs de différentes conditions de travail.
technologie de base
Technologie de base dotée de droits de propriété intellectuelle indépendants - Conception et technologie de contrôle des roulements magnétiques
Avec des droits de propriété intellectuelle indépendants de 5 degrés de liberté, la technologie de levage magnétique permet de s'assurer que lorsque l'équipement est alimenté,le système de rotor peut être lévité par une force électromagnétiqueLe contrôleur assure plus de 10 000 fois l'acquisition de signal par seconde et donne des signaux de correction en temps réel en synchronisation pour assurer la lévitation stable du rotor à grande vitesse.
Avec un système d'alimentation redondant et des roulements de protection pour obtenir une protection multiple, ne causera aucun dommage en raison d'une panne d'alimentation soudaine ou d'un arrêt de panne.
